CAN通讯IC卡食堂售饭系统布线规范

文章出处：//wmjiuwei.com 作者：兴邦科技 人气： 发表时间：2010年02月05日

CAN通讯IC卡食堂售饭系统布线规范

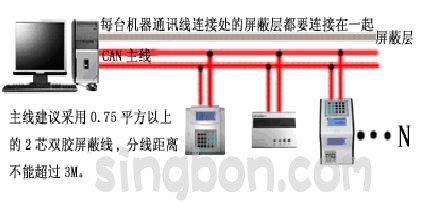

CAN网络布线图

1. CAN网络布线规范

采用CAN通讯协议进行远距离（≤2000m）通讯，不规范的布线方式会导致通讯的可靠性、稳定性和传输数据准确性的明显下降。因此建议严格采用CAN网络布线规范进行工程施工，以降低后期的维护工作量。

2. CAN联网布线规范如下：

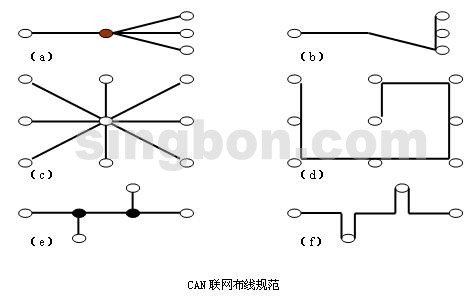

a. 根据总线型结构要求，图2.1中a、c、e三种连接方式不正确，正确的方式应按b、d、f三种。不恰当的网络连接在近距离、低速率的情况下可能能够正常工作，但如果通讯距离加长、速率提高，其不良影响会越来越严重⛎。

图2.1

l CAN通讯线规格：

带屏蔽层的2芯双绞线；

单股线横截面积1.0平方毫米以上；

l 接线方法：

网络采用总线型结构；

双绞线接CAN的CAN_H、CAN_L线，屏蔽层接地；

总线长度：≤2000M；支线长度：≤3M；

总线两端各接一个120欧匹配电阻；

远离高压线；与电源线并行时CAN线屏蔽层要接地；

支线如没接终端，应将其去掉（会反射信号产生干扰）；

尽量减少线路中的接点；接点处焊接良好、包扎紧密，避免松动和氧化；

检验布线是否合格：断电时每个分节点2线间电阻为60～80欧左右方为合格。
