Can平台门禁考勤一体机如何接线？
文章出处：//wmjiuwei.com 作者：兴邦研发部 人气： 发表时间：2014年06月26日
[文章内容简介]：Can平台门禁考勤一体机如何接线?下面给大家以图文的形式说一下
（一）Can平台门禁考勤一体机如何接线？
a. 接线说明
1．12V电源 ——> 红线（正）、黑线（负）
2．通讯器 ——> 绿线（正）、黄线（负）
3． 锁 ——> 黑线、白线（断电开门）或者蓝线（通电开门）
4．开门按钮 ——> 黑线、棕线（不分正负）
5．读头 ——> 灰线、紫线

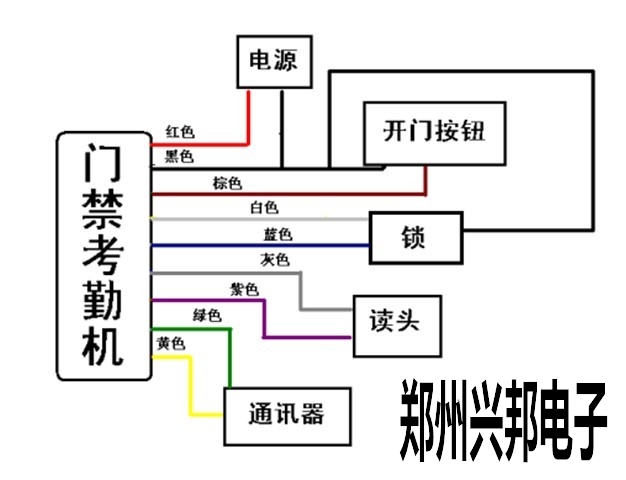

b. 接线示意图
